Dynamics è una macchina per prove dinamiche e di fatica su molle, oltre che per prove sui materiali, disponibile in varie versioni, basate su tecnologie differenti (elettromeccanica e a cilindro idraulico). Totalmente personalizzabile, può adattarsi al meglio ad ogni necessità in fatto di carico, corsa, velocità e frequenza.
Easydur è in grado di offrire soluzioni per effettuare test dinamici, basati su differenti tecnologie:
Soluzioni Classiche per prove dinamiche
- Cilindro Pneumatico: F max < 1.000 N
- Cilindro Idraulico con servo-valvola: F max < 500.000 N
Nuova Soluzione elettromeccanica a trasmissione diretta (Direct-Drive Solution)
- Direct-Drive con Motore Lineare: F max < 10.000 N
- Direct-Drive con Motore Torque e vite a sfere: F max < 500.000 N
Principali vantaggi del Sistema Direct-Drive (Green)
I sistemi elettromeccanici a trasmissione diretta, si basano sulla tecnologia dei motori Burshless di nuova concezione, sia motori lineari che motori torque.
I principali vantaggi sono i seguenti:
- Alta efficienza e rendimento energetico grazie alla trasmissione diretta (nessun organo meccanico in movimento come bielle a manovella)
- Elevata precisione e assenza di giochi grazie a sistemi basati sul principio a ricircolo di sfere (ball screw – ball guide line)
- Sistemi di recupero energetico (Energy Recovery System) tramite condensatori, recuperando l’energia di frenata e riducendo anche del 90% i consumi energetici
- Silenziosità grazie all’assenza completa di vibrazioni data da organi in movimento
- Regolazione della corsa automatica direttamente dal software, senza dove regolare manualmente nessun organo meccanico.
Software di prova e sistema di controllo
Il software Easydur (EasyTester) è un software versatile, basato su Windows 10 e su piattaforma hardware Beckhoff, offrendo il principale vantaggio di avere un sistema sia in real time tipico di un PLC (TwinCAT) che la versatilità di un software Windows.
Il software è diviso in tre fasi di utilizzo:
- Pre-processing: l’operatore prepara la ricetta di prova, completamente personalizzabile, inserendo le operazioni desiderate durante il test e le condizioni di prova e del risultato, quindi impostando i valori di forza, spostamento, velocità, frequenza e anche i tempi di acquisizione dei valori.
- Processing: esecuzione della prova
- Post-Processing: la prova viene completata e vengono mostrati a video i grafici e i valori desiderati, inoltre è possibile procedere all’esportazione dei risultati in formato xml o tramite un template in pdf.
LE NOSTRE TECNOLOGIE PER PROVE DINAMICHE E DI FATICA, NEL DETTAGLIO
MACCHINA DI PROVA CON CILINDRO PNEUMATICO
La soluzione con cilindro pneumatico è l’ottimale in caso di prove dinamiche a basso carico, in ambiente puliti e con poco spazio, dato che è sufficiente avere l’alimentazione dell’aria pneumatica. Il cilindro è a basso attrito senza guarnizioni (metallo su metallo) con sistema di posizione direttamente integrato nello stelo del cilindro, per una maggiore compattezza.
SOLUZIONE CON CILINDRO IDRAULICO
![Macchina per prove dinamiche su molle e materiali con cilindro idraulico Macchina per prove dinamiche su molle e materiali con cilindro idraulico](https://www.easydur.com/wp-content/uploads/macchina-per-prove-dinamiche-con-cilindro-idraulico-.jpg)
La soluzione con cilindro idraulico comandato tramite servo-valvola è uno standard nel settore delle prove dinamiche e permette di raggiungere performance di livello.
Attuatore
![Attuatore Attuatore](https://www.easydur.com/wp-content/uploads/attuatore-300x228.jpg)
Pompa idraulica
![Pompa idraulica Pompa idraulica](https://www.easydur.com/wp-content/uploads/pompa-idraulica-300x228.jpg)

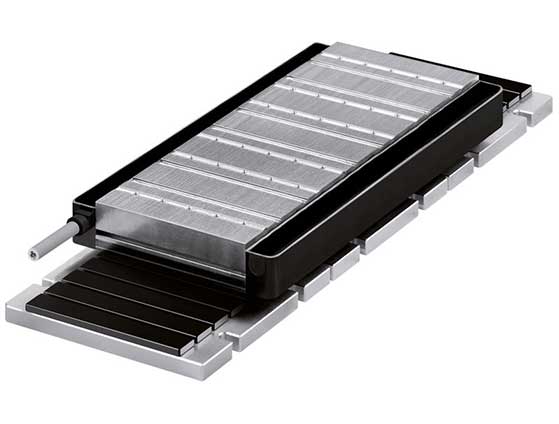

MACCHINA DI PROVA DIRECT-DRIVE CON MOTORE LINEARE
![Macchina per prove dinamiche su molle e materiali con motore lineare Macchina per prove dinamiche su molle e materiali con motore lineare](https://www.easydur.com/wp-content/uploads/macchina-per-prove-dinamiche-con-motore-lineare-.jpg)
La macchina per prove dinamiche a motore lineare permette di raggiungere elevate velocità e accelerazioni con bassi carichi:
- F max < 10.000 N
- V max = 2,5 m/s
- A max = 80 m/s2 (8G)
Nota: all’aumentare della forza la velocità e l’accelerazione diminuisce, per cui è opportuno ricalcolare caso per caso i valori effettivi.
DIRECT-DRIVE CON VITI A SFERE
La macchina basata su vite a ricircolo di sfere a trasmissione diretta, permette di raggiungere carichi elevati con buone performance dinamiche in termini di accelerazione/velocità, con costi contenuti rispetto alle soluzioni idrauliche.
- F max < 500.000 N
- V max = 0.5 m/s
- A max = 20 m/s2 (2G)
Nota: all’aumentare della forza la velocità e l’accelerazione diminuisce, per cui è opportuno ricalcolare caso per caso i valori effettivi.
Guida a rulli
![Guida di scorrimento a rulli Guida di scorrimento a rulli](https://www.easydur.com/wp-content/uploads/rulli-300x228.jpg)
Vite a ricircolo di sfere
![Vite a ricircolo di sfere Vite a ricircolo di sfere](https://www.easydur.com/wp-content/uploads/vite-a-ricircolo-di-sfere-300x228.jpg)
