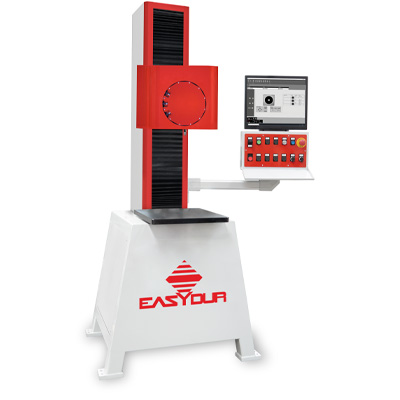

Integral® Universal è un durometro universale per prove di durezza Vickers, Rockwell, Brinell con cicli di prova completamente automatici e telecamera per il riconoscimento automatico delle impronte. Sono disponibili vari modelli a seconda delle necessità, dotati all’occorrenza di sistema per il cambio utensile automatizzato, dispositivo pressa pezzo, assi multipli e, a richiesta, altro ancora, per garantire una personalizzazione elevatissima, caratteristica che rende questo durometro un macchinario veramente universale e versatile. Lo strumento su richiesta, può essere configurato come macchina primaria, per la certificazione dei blocchi di riferimento.

Integral® Universal è dotato di testa mobile motorizzata per l’avvicinamento e prova di durezza sui campioni. Inoltre, lo strumento può essere ampliato ulteriormente dotandolo di torretta Multi-slot che può ospitare a scelta:

  • Da 1 a 3 telecamere
  • Da 1 a 3 celle
  • Da 1 a 8 ottiche

QUALI CARATTERISTICHE DEVE AVERE UN DUROMETRO UNIVERSALE?

Le principali caratteristiche che possiamo citare, per poter definire un sistema per prove di durezza come “universale”, sono:

  • Possibilità di gestire con precisione e in velocità differenti tipologie di prove, basate su diverse scale di durezza (qui entra in gioco la testa revolver easydur, che consente di avere 12 slot, ognuno con il proprio accessorio: laser, penetratore, ottica, LVDT)
  • Capacità di eseguire prove su pezzi e campioni in un range di dimensioni ampio (dai pezzi più piccoli, ai pezzi più grandi e pesanti).
  • Questo richiede:
    • Da un lato, l’impiego di un “pressa-pezzo” appositamente studiato per garantire la presa migliore possibile anche su superfici ridotte
    • Dall’altro lato la presenza di una tavola di prova ampia e solida
    • Infine, lo spazio di prova verticale e lo sbraccio (che determinano rispettivamente la massima altezza e la massima profondità massima del campione) si presentano come ulteriori elementi di grande importanza
  • Per poter ospitare campioni di grandi dimensioni e peso importante, è anche essenziale che la struttura non si basi su un sistema di sollevamento a vite di rialzo (nel quale tutto il peso del pezzo da testare, oltre che la forza applicata in face di prova, vengono scaricati su un’unica vite) bensì di un sistema in cui la base resta fissa, ed è la testa di prova a traslare dall’alto verso il basso, e viceversa
  • Le funzioni di reportistica avanzate, unite ad un software con enormi capacità di esplorazione dei materiali da testare (per una caratterizzazione completa) costituiscono un’altra caratteristica irrinunciabile quando si parla di prove di durezza universali
  • La possibilità di montare celle di carico ad altissima precisione, ottiche con una risoluzione elevata e, in generale, sensori con tolleranze bassissime (encoder, LVDT ed altro ancora) assicura risultati impeccabili, ripetibili, e permette di ampliare ulteriormente la gamma di test eseguibili, con una singola cella di carico

FASI DEL CICLO DI PROVA

  • Il puntatore laser esegue la ricerca della superficie
  • Il pressa pezzo procede con il bloccaggio
  • Avviene la penetrazione per la prova di durezza
  • La telecamera con autofocus effettua la misurazione automatica
  • Acquisizione dati e calcolo durezza
  • Visualizzazione a schermo dei risultati
  • Archiviazione immagini e risultati con relative statistiche (compatibilità con Industria 4.0)

MISURA DELL’IMPRONTA CON TELECAMERA PER UN VERO DUROMETRO UNIVERSALE

Lo strumento è dotato di telecamera per rilevare le impronte Brinell, Vickers e Rockwell, con vasta gamma di ingrandimenti e altre specifiche a richiesta. I vantaggi sono:

  • Alta risoluzione
  • Messa a fuoco automatica
  • Immagine nitida anche su pezzi grezzi
  • Gestione elettronica delle immagini
  • Stampa di immagini per esami metallografici
  • Controlli e misure dimensionali della superficie del materiale
  • Algoritmi per pezzi fresati
  • Algoritmi per ASTM e DIN ISO
  • Algoritmi per impronte ovalizzate

SOFTWARE

Il software è sviluppato interamente da EASYDUR, con computer basato su sistema operativo Windows 10, monitor touchscreen, gestione automatica delle fasi di prova, misure dimensionali e statistiche in Excel con diagrammi e istogrammi completamente esportabili.

SEMPLICITÀ D’USO DI INTEGRAL, DUROMETRO UNIVERSALE

  • Selezionati i carichi e le scale di prova dal menu, il ciclo di prova procede in modo completamente automatico
  • Archiviazione e stampa dell’impronta, stampa del certificato di collaudo, con diagrammi di statistica
  • Ampia memoria incorporata (Hard Disk) per dati e prove, con gestione archivio
Integral Universal Durometro universale Brinell Rockwell Vickers Martens

Durometro universale versione standard

durometro universale industriale

Durometro universale industriale

SPECIFICHE TECNICHE

  • Solida struttura in acciaio elettrosaldato soggetto a successivo trattamento di distensione
  • Risoluzione carico: 100.000 divisioni
  • Telecamera 5 Megapixel
  • Differenti penetratori e ottiche (nel caso di prove Brinell e Vickers, con lettura automatica dell’impronta)
  • Asse verticale motorizzato (senza vite di rialzo) con basamento per sostenere pezzi pesanti

APPLICAZIONI

Integral® Universal è un durometro a pavimento appositamente sviluppato per eseguire molteplici tipi di prove di durezza secondo Norme EN-ISO e ASTM DIN, su ogni tipo di acciaio, metalli e leghe, materiali sintetici, ceramiche, pietre abrasive, plastiche, gomme, materie inerti e molti altri materiali. Si possono inserire forze di carico per prove supplementari a richiesta.

QUANTI TIPI DI DUREZZA ESISTONO?

Esistono molti tipi di scale di durezza, a seconda del materiale da testare e delle norme da rispettare. Il durometro universale easydur può eseguire le seguenti prove:

  • Brinell (EN-ISO 6506 e ASTM E10)
  • Vickers EN-ISO 6507 e ASTM E384
  • Rockwell EN-ISO 6508
  • Materie plastiche DIN 53456
  • Knoop

È possibile eseguire controlli metallografici su strutture di metallo e svolgere misurazioni della profondità del trattamento superficiale di durezza. Questo durometro trova la sua applicazione ideale nei laboratori per il controllo qualità, nei reparti di produzione per prove rapide, negli istituti di ricerca, scuole tecniche ed università e in svariati contesti industriali.

Per tutti i dovuti approfondimenti riguardanti i principali standard che deve soddisfare un durometro universale, si rimanda alle relative normative

Il durometro universale Integral è specificatamente progettato per soddisfare ognuna delle normative indicate sopra, come anche svariate altre a richiesta. Questo grazie ad una predisposizione sia meccanica che dal punto di vista software all’universalità.

Questa flessibilità può essere ulteriormente ampliata, facilitando il passaggio da una prova all’altra grazie alla testa revolver (opzionale) che rende Integral non solo un durometro universale ma anche un sistema per prove di durezza incredibilmente veloce.

Infatti, al contrario della versione standard di integral, che monta una torretta dotata di un penetratore ed un’ottica (dove necessario LVDT, come ad esempio per le prove Rockwell), e che richiede la sostituzione manuale di questi due accessori per ottenere tutte le combinazioni necessarie, la versione con testa revolver permette di avere fino a 12 slot ognuno organizzato con un singolo accessorio (puntatore laser, penetratore, ottica, penetratore con rilevamento della profondità).

Ogni prova di durezza desiderata diventa dunque accessibile nel giro di pochi istanti, con una semplicissima selezione via software.

PROVE ESEGUIBILI
  • BRINELL (HBW UNI EN ISO 6506 / DIN EN ISO 6506 / ASTM E-10; HBWT ASTM E103)
  • HBW1/30 – HBW2.5/15.625 – HBW2.5/31.25 – HBW2.5/62.5 – HBW2.5/187.5 – HBW5/25 – HRW5/62,5 – HBW5/125 – HBW5/250 – HBW5/750 – HBW10/100 – HBW10/250 – HBW10/500 – HBW10/1000 – HBW10/1500 – HBW10/3000 HBWT2,5/62,5 – HBWT2,5/187,5 – HBWT5/125 – HBWT5/250 – HBWT5/750 – HBWT10/500 – HBWT10/1000 – HBWT10/1500 – HBWT10/3000
  • ROCKWELL (UNI EN ISO 6508 / DIN EN ISO 6508 / ASTM E-18)
  • HRA – HRB – HRC – HRD – HRE – HRF – HRG – HRH – HRK – HRL – HRM – HRP – HRR – HRS – HRV HR15N/T/S/W/X/Y – HR30N/T/S/W/X/Y – HR45N/T/S/W/X/Y
  • VICKERS (UNI EN ISO 6507 / DIN EN ISO 6507 / ASTM E-384 / ASTM E-92)
  • HV1 – HV2 – HV3 – HV5 – HV10 – HV20 – HV30 – HV50 – HV100
SPECIFICHE
  • DIMENSIONI
  • PROFONDITÀ DI PROVA (SBRACCIO)
  • ALTEZZA UTILE DI PROVA
  • 733 x 881 x 1994 mm
  • 195,5 mm
  • 650 mm
LAYOUT
Layout durometro universale Integral Universal

COME SI USA UN DUROMETRO?

RISPONDIAMO A QUESTA DOMANDA ILLUSTRANDO IL FUNZIONAMENTO DI INTEGRAL UNIVERSAL

Integral® Universal è un durometro per acciaio, metalli e altri materiali che consente di effettuare prove in maniera rapida e completamente automatica: tutte le fasi di test sono gestite dallo strumento in totale autonomia, dalla ricerca del pezzo, alla prova di durezza Brinell, Rockwell o Vickers, fino al rilascio del pezzo.

Di seguito un video esemplificativo del funzionamento del durometro universale Integral: è sufficiente impostare i parametri desiderati e dare lo “start”, perché un ciclo di prova completo abbia inizio.
